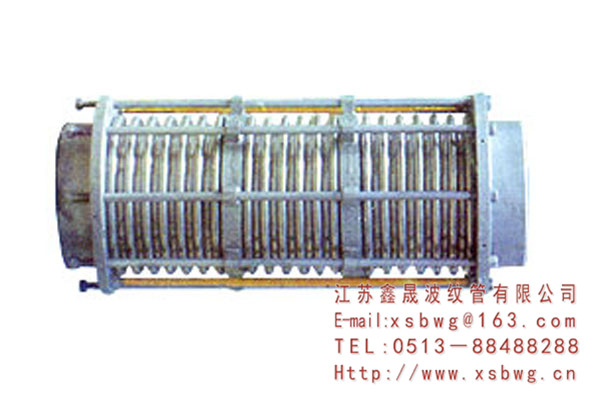

軸向復式拉桿波紋補償器(FSL)用途：
  本產品結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。

一、舉例：0.6FSL200×12J
表示：工作壓力為0.6MPa，通徑DN=200mm，波數為12，接管連接的復式拉桿波紋補償器。

二、應用說明：
　　1、復式拉桿波紋補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。
　　2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。
　　3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。

三、對固定支座的作用力：
　　壓力推動：Fp=100·P·A　　　　　　（N）
　　軸向彈力：Fx=f·Kx·X 　　　　　?。∟）
　　式中：P： 工作壓力上限或試驗壓力 　　MPa；
　　　　　 A： 有效面積（查樣本） 　　　　　　平方米；
　　　　　 Kx： 補償器軸向剛度　　　　　　　　N/mm；
　　　　　 X： 補償器使用的軸向補償量　　　　　mm
　　　　　 f： 系數，當補償器進行預變形時，f為1/2，當補償器不進行預變形時，f取1。



軸向復式拉桿波紋補償器(FSL)型號：
  本廠生產DN32-DN3000，壓力級別0.1Mpa-2.5Mpa

軸向復式拉桿波紋補償器(FSL)連接方式：
  1、法蘭連接 2、接管連接

軸向復式拉桿波紋補償器(FSL)產品軸向補償量：
    72mm-500mm
