扇形閘門是頭部輸水系統的一種常用門型。扇形門是兩頁在水平面內繞垂直旋轉的帶有圓弧形面板的三角門。兩門頁在船閘的縱軸線上接觸，阻擋水流，每扇門轉入各自閘室內的大門庫里，來保證船閘的進出通道。
        扇形閘門由本體、扇形閘板、軸、密封、執行機構等部件構成；手動或執行機構推動搖桿使扇形閘板沿軸心旋轉開啟，物料隨即下落；待接料裝置滿載后再推動搖桿使扇形閘板復位，關閉截?cái)嘞侣涞奈锪?。扇形閘門由優質鋼板焊接而成，具有結構簡單開啟靈活無卡阻等特點。

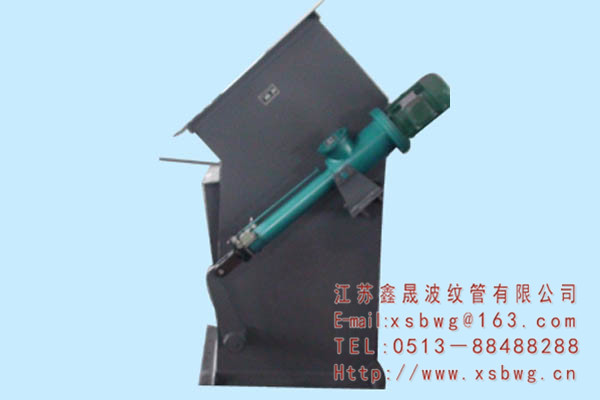

        電液動扇形閘門采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。
       扇形閘門安裝時請注意：閘門本體上標明介質流向，兩法蘭連接時必需加密封墊片，然后均勻鎖緊螺栓。 　
        扇形閘門運行時注意：請辨清扇形閘板開關方向。執行機構請正確接線。 　
        扇形閘門若長期存放應使設備處于關閉狀態，各傳動部位加潤滑油，不允許露天存放或堆置。 　 　 　


適用介質	適用溫度	介質流速
晶料固體顆料物料粉狀物料	≤300℃	≤28m/s

AxA	BxB	CxC	A	L	S	H	H1	n-d	E	F
200x200	250x250	290x290	45°	260	163	300	80	8-φ14	80	475
			60°	240	134
300x300	360x360	400x400	45°	360	204	400		8-φ14		575
			60°	340	160
400x400	460x460	500x500	45°	450	246	480	90	8-φ14		675
			60°	430	187
500x500	570x570	625x625	45°	550	307	560	100	12-φ18	100	785
			60°	530	234
600x600	670x670	725x725	45°	620	349	620	120	12-φ18		885
			60°	600	261
700x700	770x770	825x825	45°	690	391	720		16-φ18		985
			60°	670	451
800x800	880x880	950x950	45°	750	334	800	150	16-φ22	120	1120
			60°	730	493
900x900	980x980	1050x1050	45°	810	361	880		20-φ22		1220
			60°	790	536
1000x1000	1080x1080	1150x1150	45°	870	408	960		20-φ22		1320
